标价为1倍测试卡
Enhanced ISO12233 Resolution Chart (增强型ISO12233分辨率测试卡)
用途
解析度卡(分辨率卡)是标准样张,可以提供实际拍摄的垂直分辨率和水平分辨率等辅助测试。
分辨率测试采用了国际标准的ISO12233解析度分辨率卡进行测试,采取统一拍摄角度和拍摄环境,
而分辩率的计算又使用了HYRes软件,分开垂直分辨率和水平分辨率两部分进行。
对于数码摄像头的评测与其他产品不同,不像笔记本、DIY等有大量软件去测试客观的数据,能够从数据上说明一切。而评定数码相机的质量除了需要有一定的客观数据外,还需要结合实际的使用操作以及样张的拍摄来评定。因此,我们的评测是以客观数据为原则,并结合经验丰富的评测人员的理性分析,以求获得*客观的评测结果。
ISO12233标准分辨率测试卡遵照12233的标准“摄影-电子照相画面-衡量方法". 在1 X 大小的这个活动区域,测量20 cm 高度只有约0.1毫米的误差。他具有几乎大部分解析度卡所具有的特征。
规格 活性区域 材料
1 X 20 cm x 35.6 cm 照相纸
2 X 40 cm x 71.1 cm 照相纸
4 X 80 cm x 142.2 cm 照相纸
8 X 160 cm x 284.4 cm 照相纸
0.5X 10cm x 17.8 cm 照相纸
Digital cine ISO12233 based Resolution Chart (数码电影模式ISO12233分辨率测试卡)
随着时代的进步 ISO12233 也必须跟着改变,方能跟上日新月异的器材表现。*新版解像力测试图(上图)已经推出,这张名为 Digital CINE Camera Resolution Chart 同样是根植于 ISO12233 标准而建立。除了保有原来的测试标准外,也针对未来数字影像器材的发展,扩大展图比例,同时也囊括了更高解析度的判读元素 (针对千万画素以上 DSLR),CINE 图展达 60 cm x 144cm。
ISO12233 标准解像力测试图
ISO Camera Resolution Chart ISO12233 (ISO12233标准分辨率测试卡)
很多人好奇,既然已经有了MTF方式可以判断相机和镜头的解像力,为什么还要发展不同的解像力测试方法呢?这个问题非常好,MTF理论 经过千锤百炼,验证无误!但关键却出在拍摄的样版图上!由于单纯以线条所组成的MTF测试图,本质上就受制于输出设备的极限,当高达千万画素的DSLR 推出时,例如:Nikon D2X 或 Canon EOS 1Ds MKII等,其拍摄解像力就已经超越传统底片的表现(过去定义传统135mm底片约为千画画素)。换言之,当设备的进步开始超越 USAF1951 和 ISO12233的极限时,该测试其实就已经不存在相对上的意义。
不同年代的解像力测试图:
因此,MTF发展了几十年,同样的所翻拍的样图也不断的在跟着演进,已符合目前一般拍摄状况时的实际需要。我们 看 ISO Camera Resolution Chart ISO12233 就是很好的例子,这个时期的解像力图已 针对模仿实际场景做了调整,不仅线条改以双曲线逼近制作,格式也不再清一色是直线和横线了。请注意到上面用红色号码标记的五个点,为此图特有用于目测解像力之性能:
垂直解像力条 (Vertical Res)---可目测镜头对垂直影像的解像力。
对比指示条(Contrast Indicator)--用于显示在空间频率不同下的对比状况。
对角线解像力条 (Diagonal Res)--45度倾斜的对角线解像力条 。
中央对焦区 (Center Focusing Area)--两种不同频率的同心圆,协助对焦。
水平解像力条 (Horizontal Res)---可目测镜头对水平影像的解像力。
新版 Digital CINE Camera Resolution Chart 加上了 Sector Star Target 可以测试散光效果。
WG18图不仅可以满足直接目测来评估解像力的效果(部分线条细达0.1mm,几乎等同人髮粗细),也同样的可藉由电脑软件的协助,计算出不同位置的SFR值,原版尺寸 20 cm x 35.6 cm,国内专业的光学类购物网站也可以买得到,例如:www.tilo.cn。
SFR 美系测量的新标准

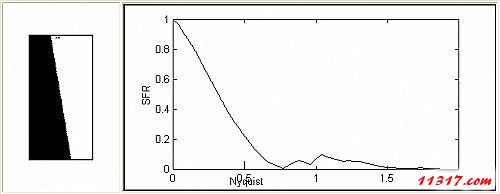

新名词 SFR!Spatial frequency response (SFR) 主要是用于测量随着空间频率的线条增加对单一影像的所造成影响。简言之SFR就是MFT的精简版。因为测量MFT需取得昂贵的正弦样版,并且需换算大量的数据。因此,PIMA开发了这款 较低成本的SFR作为替代品。基本上SFR只需一个双色调的黑白斜线(如下左图所示)即可换算出约略相等于MFT的值的解像力评鉴图。
